 Заголовок сообщения: ЛУТ и другие технологии изготовления печатных плат. Часть 2
СообщениеДобавлено: 25 янв 2016, 01:57
Модератор
Аватара пользователя

Зарегистрирован: 09 дек 2011, 17:54
Сообщения: 6154
Топик из нескольких частей: Часть 1, Часть 2.

Здесь можно задать вопрос и обменяться опытом по вопросу изготовления печатных плат методом ЛУТ и его разновидностям.

Подробные статьи и другая полезная информация на эту тему

  1. Разные способы приготовления раствора для травления плат.pdf (506.28 Кб)
  2. Изготовление печатных плат методом ЛУТ минус утюг, плюс всегда отличный результат.
  3. Иллюстрация процесса термопереноса изображения на печатную плату (ЛУТ).
  4. Использование изношенного картриджа лазерного принтера для термопереноса (ЛУТ).
  5. ЛУТ наоборот.
  6. Симисторный регулятор мощности для силового низкочастотного трансформатора
  7. Расчёт энергии, выделяемой нагревательным элементом, изготовленным из фольги.

Дополнительные материалы

  1. Оригинальная установка g100m-а, на основе силиконового нагревателя>>>
  2. FreeMan рекомендует использовать для термопереноса тонера силиконовые нагреватели.
    Найти в сети их можно по кейвордам "silicone heater", например, здесь>>>
  3. Bens предлагает оригинальную формулу раствора для травления печатных плат. Ссылки: 1, 2, 3.




Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 1
СообщениеДобавлено: 04 апр 2016, 01:54
Аватара пользователя

Зарегистрирован: 03 май 2014, 23:57
Сообщения: 2061
Led_San
Походу пора делать ТО принтеру. Например барабан поменять.
К стати, как нибудь пристроить старый барабан в самодельный ламинатор, можно?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 1
СообщениеДобавлено: 05 апр 2016, 16:08

Зарегистрирован: 20 фев 2016, 15:27
Сообщения: 51
Kocтик писал(а):
Led_San
Походу пора делать ТО принтеру. Например барабан поменять.
К стати, как нибудь пристроить старый барабан в самодельный ламинатор, можно?

В сервисе сказали, барабан рано менять, проблема по всей видимости с тонером, а точнее с температурой запекания его, в субботу повезу в сервис там попробуют подобрать тонер под лут.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 1
СообщениеДобавлено: 08 апр 2016, 16:47

Зарегистрирован: 07 фев 2015, 15:38
Сообщения: 22
Led_San попробуй другой материал для печати.....Я постоянно делал на подложке от самоклеящейся плёнки "ORACAL" и тут ни с того ни с сего - как у тебя......А оказывается заготовки подложки просто сильно высохли!!! Взял свежей подложки и ВСЁ ОК!Вот, доделал питатель для термопресса!!!


Вложения:
IMG_20160406_164832.jpg [ 299.71 Кб | Просмотров: 20714 ]
IMG_20160406_164747_1.jpg [ 412.72 Кб | Просмотров: 20714 ]
IMG_20160406_164731_1.jpg [ 392.38 Кб | Просмотров: 20714 ]
IMG_20160406_164655_1.jpg [ 388.7 Кб | Просмотров: 20714 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 2
СообщениеДобавлено: 08 апр 2016, 16:54
Модератор
Аватара пользователя

Зарегистрирован: 09 дек 2011, 17:54
Сообщения: 6154
ALEX_ZAW
Солидно выглядит, как фабричный!

_________________
Сделай сам. О бюджетном решении технических, и не только, задач. >>>


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 2
СообщениеДобавлено: 08 апр 2016, 17:06

Зарегистрирован: 07 фев 2015, 15:38
Сообщения: 22
Iurii писал(а):
ALEX_ZAW
Солидно выглядит, как фабричный!
Спасибо - Iurii! и по работоспособности меня вполне устроивает.....(платки пролачил, корпус делать не буду, сверху наверное дежурный БП прикрою оргстеклом прозрачным и всёёё). .., приятно, когда тебя модератор хвалит! Очень уж мне пригождается Ваш термопресс, СПАСИБО!!!!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 2
СообщениеДобавлено: 08 апр 2016, 17:16
Модератор
Аватара пользователя

Зарегистрирован: 09 дек 2011, 17:54
Сообщения: 6154
ALEX_ZAW
Завидую немного. Когда у нас работали заводы, на заводских свалках можно было любые материалы найти. Причём, я старался сразу подобрать подходящий размер по ширине, чтобы осталось только отпилить по длине. Сейчас с материалами совсем плохо даже за деньги. Чтобы собрать новый стедикам, пришлось старый разобрать на детали. Так что, за серьёзные проекты даже браться не хочется.

_________________
Сделай сам. О бюджетном решении технических, и не только, задач. >>>


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 2
СообщениеДобавлено: 01 май 2016, 09:08

Зарегистрирован: 07 фев 2015, 15:38
Сообщения: 22
Привет всем, вот начинку саба доделал на досуге....дело стало за корпусом.


Вложения:
IMG-20160427-WA0000.jpg [ 34.6 Кб | Просмотров: 20438 ]
IMG-20160427-WA0001.jpg [ 58.01 Кб | Просмотров: 20438 ]
IMG-20160427-WA0002.jpg [ 79.06 Кб | Просмотров: 20438 ]
IMG_20160429_131259..jpg [ 366.47 Кб | Просмотров: 20438 ]
IMG_20160429_13131.jpg [ 402.56 Кб | Просмотров: 20438 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 2
СообщениеДобавлено: 09 июл 2016, 23:49

Зарегистрирован: 09 июл 2016, 21:45
Сообщения: 20
Любви и здравия форумчанам.
Сделал пресс для улучшенного ЛУТ. В первой части ветки, задавали вопрос почему на переведённом тонере на печатную плату, получаются кратеры (пузырьки). Ответ я так и не нашел. Прошу подсказать, если кто столкнулся с такой же проблемой.
Применяю оригинальный тонер для LBP-1120. Процесс нагрева поддерживаю вручную 0,5 - 2 градуса в секунду. В качестве трансформатора использую латр на 1кВт. Напряжение регулирую на первичной обмотке с помощью симисторов BT138 и DB3. Сначала, в качестве пористой резины, использовал шумку от автомобилей. Сейчас применяю силиконовые коврики, купил на алиекспрессе. Установка приспособлена для изготовления двусторонних печатных плат так и односторонних. Печатную плату нагреваю до 165 градусов (думаю что плата нагревается до 175 - 180 градусов). Фольга лежит кольцом. Шины лежат одна на другой. Между шинами использую резиновую прокладку, вырезанную из автомобильной камеры. За счёт пористости резины фольга прижимается по всей поверхности шин. Датчик температуры врезан в фольгированный стеклотекстолит и заклеен бумагой. Он лежит рядом с печатной платой. Рисунок платы печатаю на подложке от принтерной бумаги Cenon.

Сендвич:
1.Дсп; 2. четыре листа бумаги; 3. Силиконовый коврик; 4. два листа бумаги; 5. фольга(нагреватель); 6. два листа бумаги; 7. печатная плата, датчик температуры, дополнительный текстолит; 8. два листа бумаги; 9. фольга(нагреватель); 10. два листа бумаги; 11. Силиконовый коврик; 12. четыре листа бумаги; 13. Дсп;
Валерий.


Вложения:

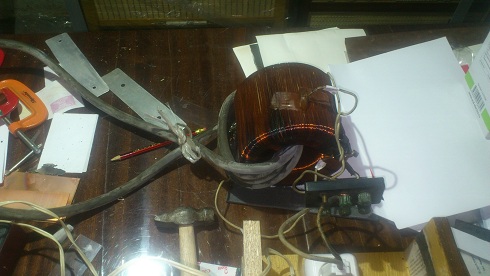

Трансформатор.jpg [ 73.44 Кб | Просмотров: 19999 ]

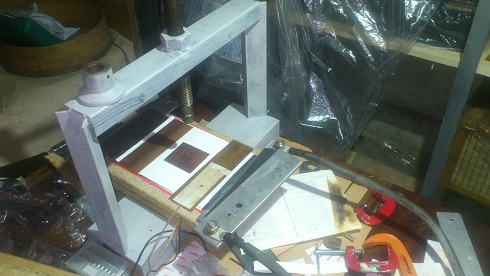

Пресс.jpg [ 79.23 Кб | Просмотров: 19999 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: ЛУТ и другие технологии изготовления печатных плат. Часть 2
СообщениеДобавлено: 10 июл 2016, 11:27
Модератор
Аватара пользователя

Зарегистрирован: 09 дек 2011, 17:54
Сообщения: 6154
_r3ias_ писал(а):
почему на переведённом тонере на печатную плату, получаются кратеры (пузырьки).
Я с подобным явлением не сталкивался, но могу предположить, что это связано с неравномерностью, либо нагрева, либо прижима. Меня насторожило использование бумаги между силиконовым ковриком и нагревателем. Может попробовать без неё? Да и сам силиконовый коврик хороши бы исследовать. Может быть причина в нём. Насколько точно и качественно от был отлит...

Что касается идеи с "кольцевой" фольгой и прижимом фольги резиной - это здорово придумано. Но, если шина греется, то лучше резину на силикон заменить. У последнего выше рабочая температура.

Не понял из фотографий каким образом фиксируются шины, в том плане, чтобы фольгу не порвать?
