День добрый.

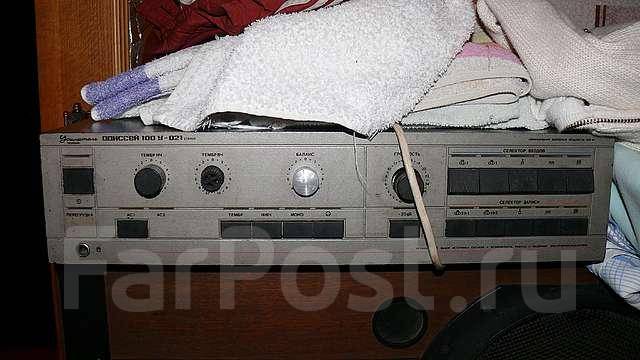

Имеется данный усилитель одиссей 100 у-021 (Фото не моё - http://static.baza.farpost.ru/v/1301512923729_bulletin). Достался мне давно в полу рабочем состоянии, так как один (левый) канал после включения через некоторое время начинал "пердеть", появлялся шум по нарастающей, срабатывала перегрузка и канал пропадал. Через некоторое время опять появлялось шипение в этом канале (а правый нормально работал) и после небольшого щелчка (иногда и без него) канал снова появлялся. Особо этим не огорчался, так как слушал на одной колонке в моно-режиме и этих дефектов на правом канале и подключенной к нему колонке не было слышно. Работал он так себе, потом я что-то поправлял вилку при включенном состоянии, усилок как бы коротнул, впал в перегрузку и с этого состояния уже не выходил. Отдал мастеру, мастер, правда, самоучка, но бог видит, что я не искал такого с целью экономии За старую технику мало кто хочет браться просто. Но это не суть важно.
Сейчас усилитель вроде работает (два канала), но сильно греется радиатор. На фото http://cs4331.vkontakte.ru/u14035187/98 ... dcfd00.jpg это радиатор центральный, который ближе к задней стенке. Как сказал мастер, усилок нужно настроить, так как что-то там не так с током покоя и с каким-то еще вторым током Но не факт, что так и есть. Минут через 20-30 ладонь над этим радиатом уже припекает (это не снимая корпуса самого). Греется даже без нагрузки в состояния покоя. Более чем пол часа не даю работать, дабы опять не сгорело что-нибудь (как понимаю, первыми отдадут богу душу - это транзисторы на радиаторе). Что-нибудь с этим можно поделать или искать еще одного мастера (с осцилографом, как понимаю)? Дома есть мультиметр (цифровой) из измерительной техники.
Вообще прочел отзывы владельцев данного усилка, что он и так довольно сильно греется, но кипяток на корпусе (даже не на радиаторе трогаю) - это не очень правильно. Вокруг усилка свободное пространство по 30-50 см, хоть и не особо вентилируемое. Посоветуйте, как быть в таком случае.

Дополнительные материалы

1. Вложение:
   Сервис мануал Одиссей-У-010.rar [2.43 Мб]
   Скачиваний: 858

2. Вложение:
   Odisei 100U 021.djvu [209.33 Кб]
   Скачиваний: 590

3. Вложение:
   Одиссей 100У-021С.pdf [492.58 Кб]
   Скачиваний: 709

4. Вложение:
   odissey100u_021s_sx.djvu [3.16 Мб]
   Скачиваний: 341


Iurii
В вашей фразе тоже не понял противоречия .

Вам надо службу интерактивного дистанционного ремонта усилителей открывать с трансляцией на ют, такого пока нет, но может быть популярна для просмотров, причём не важно успешный ремонт или нет, интересен будет сам процесс.

Iurii
Ах вот в чем дело, болтуна конечно не читал, потому что достук только вас цитировал.

Было бы неинтересно, вы бы не откликались так на ремонты усей а эта тема постоянно вылезает здесь, вот и предложил монетизировать через просмотры вам эту службу. Именно такое не предлагал ещё. Есть много каналов по ремонту, я даже смотрю иногда, но так чтобы дистанционно ремонтировать, таких не встречал, а все чего нет, это не занятая ниша. И как вы правильно заметили, для привлечения публики необязательно быть профи, дураков смотрят гораздо лучше, ибо это позволяет почувствовать себя на том же уровне или даже выше

qza
Да дело в том, что тогда снимать должен не я, а тот кому нужен совет. Я же по ремонту всё время что-то снимаю. Последний ролик про ремонт уже больше 5 миллионов набрал.

Iurii
Это детали, можно проработать, я вам идею озвучил.

Уважаемые форумчане !
Пржалуйста подскажите ток покоя выходного каскада рекомендованного заводом производителем .
Спасибо .

slav.07
В шапке топика есть сервис мануал. Там смотрели.

Добрый вечер !
Спасибо за ответ , но там СМ на 010 й .
Судя по диаграмме на 021 й , на всех четырёх эмиттерных резисторах по 30 -ть мВ , что даёт в сумме 120 мА на каждое плечо при условии , что челы на заводе имели идеальный УНЧ с нулевым разбалансом на выходе . Поэтому , я выставляю ток покоя 120 мА включив прибор в разрыв между любым плечом и источником питания .
Это нормальная практика ? Напишите , если что то не правильно .
Спасибо .

Если написано 30мА, то и выставляйте 30. Включаете амерметр в разрыв (где вам удобнее) одного из плеч и установите ток. Повторите для второго канала. Потенциометры при этом не должны "шуршать". Транзисторы выходного каскада включены последовательно, поэтому через них тнчёт один и тот же ток.

По памяти, обычно ток и бывает 30-40мА.
Величина этого тока - компромис между нагевом и качеством. Если основной слушатель не слышит искажения, то ток можно умеьшить вдвое. Также величину этого тока можно определить, глядя на эпюру выходного сигнала.

И ещё, нужно проследить за величиной этого тока в течении 5-10 минут, а так же после снижения максимальной нагрузки до нуля.

Спасибо за ответ !
В своё время я был большим поклонником творчества Николая Сухова , даже приобрел анализатор спектра на запоминающей ЭЛТ , которым он пользовался для измерения гармоник . В моей домашней лабе было всё - от безиндуктивных нагрузочных низкоомных резисторов до осцилографа со встроенным цифровым мультиметром ...
Извиняюсь , если вышесказанное покажется Вам лишним ...
По 021-му , почему спросил про заводскую методику . Банальная проблема - как добиться нуля на выходе ? Совершенно исправный усилитель - ток покоя регулируется без проблем , пдстроечники заменены на многооборотные импортные , а баланс нуля не работает ну никак . В буржуйских там если не ноль поймал , то хотя бы видишь изменение полярности в мВ .
Промерил токи покоя на всех выходных транзисторах - картинка не радует - от 16-ти до 47 мА . А слабая ООС по постоянке не справляется , так как вылетает из петли регулирования .
Похоже , придеться заменить все выходные на комплементарные 2SC5200 и 2SC1943 .
