 Заголовок сообщения: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 14 фев 2016, 23:31
Аватара пользователя

Зарегистрирован: 10 дек 2015, 12:25
Сообщения: 824
Откуда: Санкт-Петербург
Топик из нескольких частей: Часть 1, Часть 2, Часть 3


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 02:24
Аватара пользователя

Зарегистрирован: 10 дек 2015, 12:25
Сообщения: 824
Откуда: Санкт-Петербург
:lol: ну начнем с маленького - при нагревании КУ увеличивается, значит надо что-то куда-то вставить чтоб при нагревании уменьшало КУ :) К примеру терморезистор, только вот какой и куда?

Два часа ночи, я придумал :lol: Берем кубик пенопласта 4смх4смх4см (у меня места хватает) и разрезаем пополам. Пихаем туда транзистор который в обратной связи логарифмирующего преобразователя, аккуратно мажем герметик и склеиваем. Ну скажите, ведь влияние температуры существенно уменьшиться?

У меня в Карелии на рыбалке, в пенопластовом ящике замороженная бутылка лежала 5 дней и еще маленький кусочек льда оставался - это летом.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 03:18
Аватара пользователя

Зарегистрирован: 03 май 2014, 23:57
Сообщения: 2076
У меня кончается терпение.
Оно будет работать и без логарифмического усилителя.
Хотя бы просто попробуйте. Складывается такое ощущение, что Вы просто боитесь проверить.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 03:58
Аватара пользователя

Зарегистрирован: 10 дек 2015, 12:25
Сообщения: 824
Откуда: Санкт-Петербург
Я попробую. Просто у меня получается только раз в неделю я могу провести эксперимент, соответственно на два эксперимента уйдет две недели. И какой КУ делать в этом случае? У нас диапазон будет от 100мВ до 2В, соответственно если сделать КУ 10 то получим 1В - 20В и в этом случае отрезается диапазон малой влажности (5%-10%). А при КУ=5 в диапазоне максимальной влажности значения будут около нуля, что меня напрягает (будут мешать разные постоянные составляющие сигнала и не знаю какие то смещения).

К стати, при логарифмическом усилителе, если повышается температура и повышается КУ то это положительный эффект, т.к. при высоких температурах воздуха полив будет сверх нормы - что и надо когда жарко :)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 09:53
Аватара пользователя

Зарегистрирован: 03 май 2014, 23:57
Сообщения: 2076
Я не понимаю. Всё что нужно.
1 Взять максимально сухой грунт. Выставить КУ, чтобы на выходе усилителя было максимальное напряжение.
2 Залить воды, до нормального увлажнения грунта. Измерить напряжение после усилителя.
3 Измерить сопротивление резисторов обратной связи.
ФСЁ, тут работы на час.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 10:07
Аватара пользователя

Зарегистрирован: 10 дек 2015, 12:25
Сообщения: 824
Откуда: Санкт-Петербург
Ок, спасибо, все четко и понятно. Не нервничайте.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 16:08
Аватара пользователя

Зарегистрирован: 09 сен 2014, 15:32
Сообщения: 1360
Voloko писал(а):

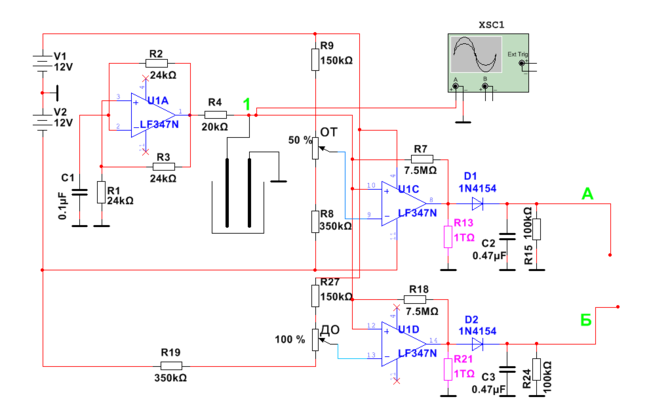

1.Собрал в железе вот эту схему для очередного эксперимента:

Генератор работает, компаратор работает, ну думаю ща попрет - ага - не тут то было. На выходах компараторов (ноги 8, 14) амплитуда просела до 6В. Выкинул R13, R21 (они были по 1k) Оставил по 1 ТерраОму, чтоб было видно откуда выкинул. Стало норм 10В, как на генераторе. Главное мультисим показывает как надо блин, интересно как LTSpice показал бы .

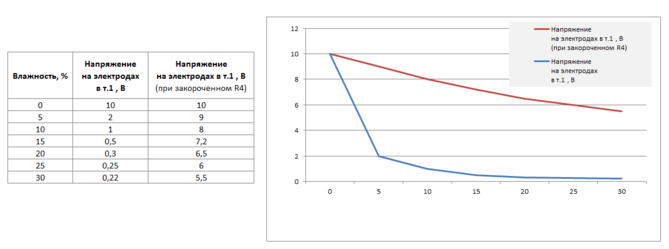

2.Измерения провожу осциллографом в т.1 (на схеме). Заливаю 5% влажности и УПС... амплитуда сразу падает до 2В - все траур, руки опустились. При закорачивании R4 все становится как при первом эксперименте - но это же не правильно, так? А R4 вообще должен быть под 100k - тогда в т.1 еще будет меньше напряжение. Данные и графики ниже. Короче я в трауре и не знаю что дальше делать.


вот что нужно делать, а не огород городить
R12 и R13 ставятся при необходимости


Вложения:
датчик влажности1.JPG
датчик влажности1.JPG [ 60.81 Кб | Просмотров: 34259 ]

_________________
1.Все гениальное просто. Чем проще, тем надежнее.
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 17:38
Аватара пользователя

Зарегистрирован: 10 дек 2015, 12:25
Сообщения: 824
Откуда: Санкт-Петербург
v1ct0r Вы меня запутали. Я вижу у вас только новый делитель (установка порога срабатывания). А остальное все так же, в т.1 напряжение от 2В до 0,22В (и как писал выше меняется всего лишь на 0,08В при изменении влажности 20-30%). Или скорее я что-то не понимаю. Поясните плиз.

А через стабилитрон ток 120 мА, это не много?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 17:48
Аватара пользователя

Зарегистрирован: 09 сен 2014, 15:32
Сообщения: 1360
Voloko писал(а):
Я вижу у вас только новый делитель (установка порога срабатывания)

в этом все и дело
максимальная величина опорного напряжения для компаратора отключения около 0.6 вольта(при необходимости возможны вариации - например 1 вольт), т.е. вы можете регулировать порог его срабатывания от 0 до 0.6 вольта, при наличии R13 до еще меньшей величины при регулировке резистором R11 от 0 до 100%

_________________
1.Все гениальное просто. Чем проще, тем надежнее.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 18:17
Аватара пользователя

Зарегистрирован: 09 сен 2014, 15:32
Сообщения: 1360
Voloko писал(а):
через стабилитрон ток 120 мА

не 120, а 20.
подберите резистором R9 сколько вам нужно
стабилитрон можно и не ставить, если 12 вольт стабильное и нет скачков от изменения нагрузки

_________________
1.Все гениальное просто. Чем проще, тем надежнее.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Помогите модернизировать датчик влажности. Часть 2.
СообщениеДобавлено: 29 авг 2017, 19:10
Аватара пользователя

Зарегистрирован: 10 дек 2015, 12:25
Сообщения: 824
Откуда: Санкт-Петербург
v1ct0r Вроди как смысл понял. Если правильно понял, то в схеме ниже, диапазон регулировки будет 1,2В (0-100%). Правильно? Сча попробую посимулировать.
Вложение:
sxema_diapazon_1_2v.PNG [ 33.52 Кб | Просмотров: 34246 ]
Только сейчас подумал, я ж делителем тоже могу выставить любой диапазон. В чем разница?


Вернуться к началу
 Профиль Отправить email
