Помогите модернизировать датчик влажности. Часть 3.

qza

Топик из нескольких частей: Часть 1, Часть 2 Часть 3

Voloko
Зачем вам для исследования симуляторов сложные схемы, где могут быть ошибки, возьмите 2 одинаковых ОУ, тестовые генераторы, если требуются, и проверьте работу маленького куска схемы в разных симуляторах, и в случае расхождения результатов можно будет делать выводы, почему так.

v1ct0r

ну я например не пробовал забивать гвозди микроскопом и не знаю получается или нет. другими словами я не знаю эту микросхему и ничего конкретного сказать не могу.
раз симулятор не ругается, значит терпимо, а что будет в железе узнаете когда соберете

Voloko

v1ct0r писал(а):

другими словами я не знаю эту микросхему и ничего конкретного сказать не могу.

Еще как можете

Суть в том, что на 12 ногу (reset) надо было подать "+" чтоб таймер не работал и при положительном сигнале с блока логики этот "+" надо было убрать, чтоб таймер заработал. Я хотел применить p-n-p транзистор, но у меня не получилось и намудрил с n-p-n. Микросхему вам не надо знать :oops:

вот как попроще сделать, чтоб при включении таймера на 12 ноге был "+" а управляющий сигнал с логики чтоб убирал этот "+".

v1ct0r

Voloko писал(а):

при положительном сигнале с блока логики этот "+" надо было убрать, чтоб таймер заработал. Я хотел применить p-n-p транзистор, но у меня не получилось и намудрил с n-p-n.

практически все правильно вы намудрили (растете

)
но я бы убрал R11(на фиг не нужен), а R13 и R15 поставить лучше одинаковые, например по 10к(номинал не принципиально какой)

Voloko

v1ct0r писал(а):

практически все правильно вы намудрили (растете

v1ct0r писал(а):

но я бы убрал R11(на фиг не нужен)

А он вместе с С3 разве не для сброса?

v1ct0r писал(а):

а R13 и R15 поставить лучше одинаковые, например по 10к

Неа, св.диод просто загорается и не гаснет. Начинает работать только от R15=1к.

Ну да ладно, пока все молчали, я же не могу сидеть

И я упростил старт до двух деталек

Виктор, беру пример с вас. Только вот не знаю, транзистор будет работать или сгорит

Но в симуляторе работает. Кнопка - имитация сигнала запуска. При отпущенной кнопке транзистор открыт и запрещает работу таймера. Как появится положительный сигнал запуска таймер начнет работать до тех пор пока присутствует сигнал.

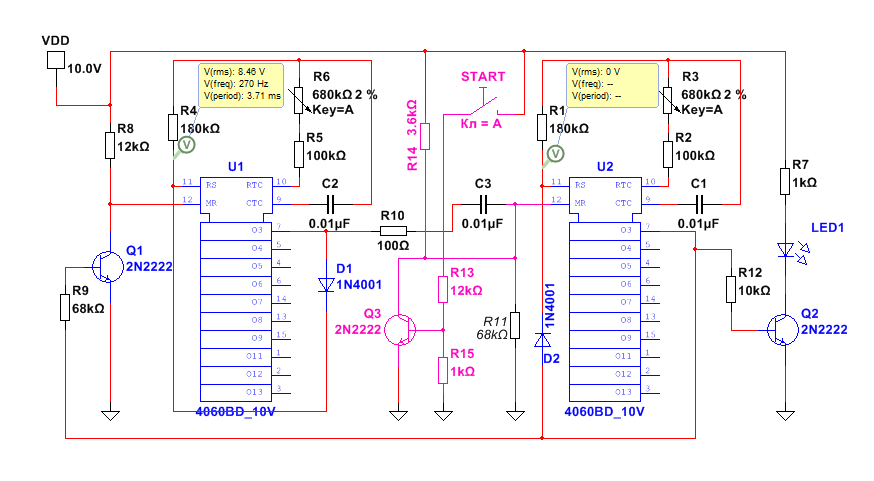

Вложение:

timer_4060_start_ms.PNG [ 49.65 Кб | Просмотров: 27141 ]

v1ct0r

Voloko писал(а):

А он вместе с С3 разве не для сброса?

в старой схеме он не нужен, в новой нужен

Voloko писал(а):

Неа, св.диод просто загорается и не гаснет. Начинает работать только от R15=1к.

Voloko писал(а):

я упростил старт до двух деталек

нормально

(в железе может быть понадобится подбор R14)

Voloko

v1ct0r писал(а):

нормально (в железе может быть понадобится подбор R14)

Я его с запасом поставил. Начинает работать от 12к и при 100к работает, я поставил 24к.

Вот теперь след. этап расчет нужной мне частоты для железа :oops:

v1ct0r

Voloko писал(а):

расчет нужной мне частоты для железа

ну а куча симулянтов вам для чего?

v1ct0r

согласно рекомендациям даташита http://tec.org.ru/_bd/3/396_HCF4060.pdf
R1 должно быть примерно в 10 раз больше R2+R3 и соответственно R4 примерно в 10 раз больше R5+R6
там же и расчет частоты
