Не внимательно посмотрели на коэффициент, он получается в знаменателе :
Приблизительный расчёт времени срабатывания таймера, собранного на КМОП микросхеме, можно сделать в уме.
t = 0,7CR t – время в секундах,
С – ёмкость в микрофарадах,
R – сопротивление в мегомах.

Смотрите по схеме, какой максимальный ток может потечь через выход микросхемы. Ведь конденсатор в момент заряда от ноля импульсом с крутым фронтом, имеет довольно низкое реактивное сопротивление.

КМОП микросхемы очень надёжные, во всяком случае, моя практика показала, что они на порядок надёжнее ТТЛ. Но, их надёжность зависит и от условий эксплуатации.

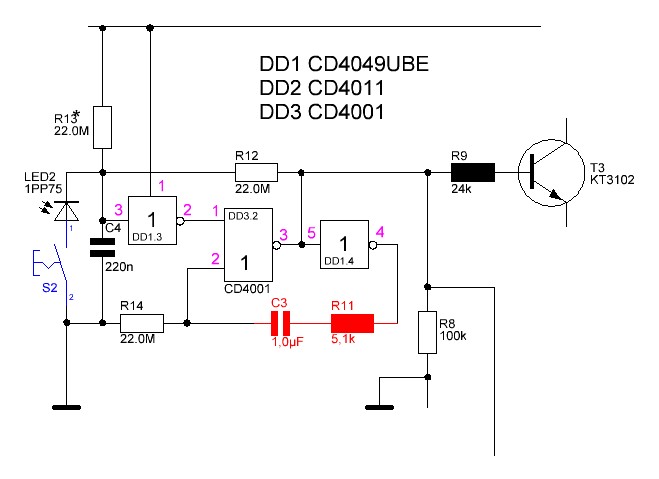

Но, в вашей схеме, R11 мне кажется лишним. Ведь минимальное сопротивление, через которое может разрядиться С3 - 22мегаома.

Есть такое, спасибо за замечание.Понял, убираю. И теперь время наверное надо рассчитывать по цепи R14 C3

Караул. Собрал, так сказать первую часть схемы (генератор), пока без фотодиода и весь в расстройствах. Включил, примерно через 14 секунд на эмиттерах транзисторов появляется 10,7В и так держится. Корпус CD4049 теплый, CD4001 - холодный. Перед тем как писать проверил еще раз Даташит на микросхемы и весь монтаж. Ошибок не нашел. Наверное чтото не то в схеме. Хелп плиз.

Эти микросхемы не должны греться настолько, чтобы вы могли это заметить - токи то мизерные. Скорее всего, она уже труп.

Дык тогда надо причину установить. Ток потребления всей схемы грубо 60 мА. Поставил фотодиод и на эмиттерах ничего не появилось, когда вытащил фотодиод через несколько секунд опять появилось 10,7В. Выключал свет, ничего не происходило.

Voloko
Проверьте шины питания и вообще все ноги. У вас написано CD4001. Это 561ЛЕ5. Шины питания 14-плюс, 7-минус.

Проверял три раза, 4001 не греется а 4049 теплая. Ставлю С3 0,033 мкФ на эмиттере 10,7В появляется через 2 сек, ставлю С3 2,2мкФ - появляется 10,7В через 20 сек (без фотодиода). Наверное CD4049 работает?

Voloko
Какая разница... CD4049, это 561ЛН2, цоколёвка такая же: плюс -14, минус - 7. А у вас на прикреплённой схеме плюс прицеплен к первой ноге, а минус к восьмой. Просто проверьте все ноги снова.

Не совсем так, 4049 DIP 16 вот даташит, "+" 1-я "-" 8-я Хотя я когдато в инете читал, что с 4049 не все так просто, не могу найти сейчас
