Здравствуйте все. Если можно, посмотрите печатку (сам нарисовал) по схеме ИИП Левши. Если всё в порядке, попробую собрать. Питание ШИМ от отдельного ИИП 14 Вольт 1Ампер (плата 35Х50 от термоконтролера). Только напряжение появляется через пол или треть секунды. Это не проблема? Но можно поставить реле (на этом ИИП есть выход 5 Вольт и у меня есть реле 5 Вольт с коммутацией 250 В АС) и подавать напряжение с задержкой. Может ещё что то посоветуете. Спасибо. Все детали есть, новые.

VasVas
Этот блок питания не будет стабилизировать величину выходного напряжения, так как цепь обратной связи, управляющая ШИМ, не задействована.

Схема громоздкая, а по функционалу не намного лучше балласта от КЛЛ.

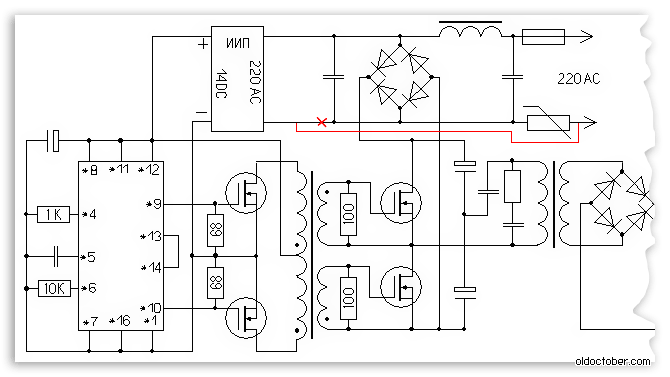

Служебный блок питания нужно включить до термистора, тогда напряжение питания на микросхему будет подаваться раньше, чем напряжение на конденсаторе фильтра основного блока питания достигнет максимального значения.

Ясно. Сейчас пробегу по схемам где есть обратная связь. Потом ещё с вами посоветуюсь. Спасибо.

VasVas
Полистайте эту книжку "Блоки питания для системных модулей типа IBM PC-XT/AT". Ссылка есть в шапке темы. Это один из немногих справочников, в котором автор описывает мельчайшие подробности работы импульсного БП на TL494.

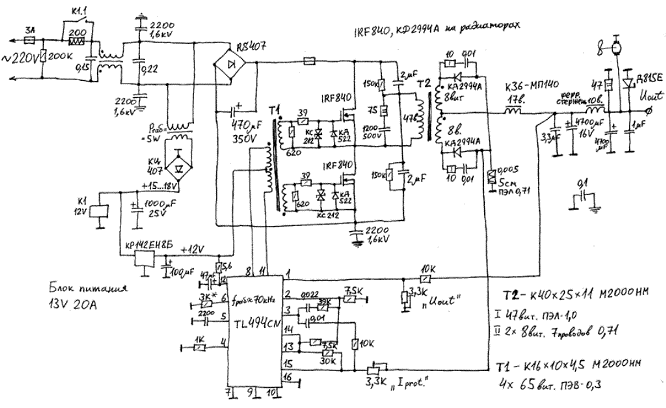

А как вам эта схема? Нет транзисторного драйвера, но есть стаб по напряжению и защита по току. Ток мне нужен до 10А, детали подберу, кольца намотаю. Самое времяёмкое - составить хорошую П/П. Работать люблю, теории маловато. И в моём возрасте уже новое в голову не лезет (скачал книжку БП для сист. мод.).

PS Вместо трансформаторного БП ШИМ поставить ИИП, уменьшить ток выходов ШИМ (поставить резисторы на 8 и 11 ноги) и пр.

VasVas
Так это и есть БП от компьютера. Найдите убитый или исправный блок и чуть переделайте под свои нужды. У нас их продают на радиорынке и по объявлениям по 3$ исправные. Часть их образуется при апгрейде техники, а часть из б/у-шных компов, которые везут из-за бугра. Там у них проблема утилизации свинцовосодержащей техники и они отдают подобную дрянь бесплатно, либо даже доплачивают тому, кто согласен вывести большую партию. Таким образом они сохраняют свою природу и загрязняют нашу.
Кстати, в этих БП встречаются малошумящие вентиляторы. Такой пропеллер может стоить 10$, а вместе с БП всего три. Я, например, переставил вентилятор из старого блока в новый компьютер, потому что новый был шумным и имел больший люфт в подшипнике.

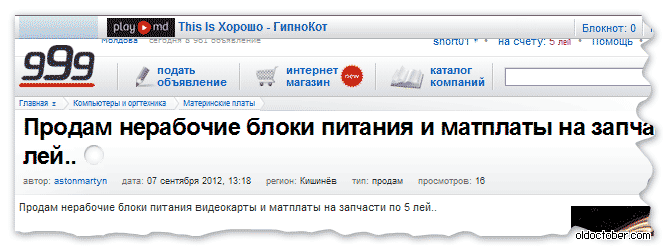

Вот, объявление о продаже БП на местном сайте. 1$≈12,5 Лея. То есть, БП продают всего по 25 центов. А Вы собираетесь строить с ноля. Только хлорное железо и припой будут стоить дороже.

VasVas
Все придумано до нас. Как бы и не по теме к энергосберегающим лампочкам, но все же к блокам питания отношение имеет.

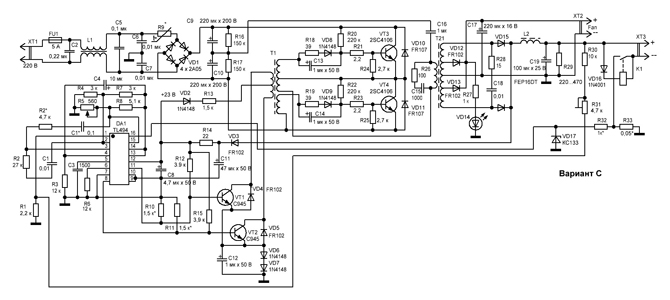

По этой схеме я собирал зарядное устройство: выставляешь нужное напряжение, ограничение по току, защита от КЗ, защита от дурака. работает отлично. Все комплектующие из компового БП. Себестоимость копеечная. Если заинтересует, скину и печатную плату.

Здравствуйте. Да, желательно бы печатку, хотя я всё равно буду переделывать под свои детали. В ключи 13007 пойдут же, других нет. Я пока ещё живу в Узбекистане, в Джизаке. До Ташкента 200км. Там есть б/у блоки от компа, а у нас мало у кого есть компы вообще. А детали в основном ещё с Союза. Травлю раствором медного купороса с поваренной солью, рисую вручную половой краской с помощью зубочистки и мед. одноразового шприца. Вот так.

Ключи я и ставил 13007.
