Помогите модернизировать датчик влажности. Часть 3.

qza

Топик из нескольких частей: Часть 1, Часть 2 Часть 3

Voloko
Зачем вам для исследования симуляторов сложные схемы, где могут быть ошибки, возьмите 2 одинаковых ОУ, тестовые генераторы, если требуются, и проверьте работу маленького куска схемы в разных симуляторах, и в случае расхождения результатов можно будет делать выводы, почему так.

v1ct0r

v1ct0r писал(а):

на мой взгляд вполне работоспособная схема

я тут подумал и решил, что 2 детали лишние

Вложение:

генер+повт+компаратор.jpg [ 132.23 Кб | Просмотров: 34483 ]

Voloko

Kocтик писал(а):

Тащите ту схему сюда, Щас посмотрим!

Обведено красным.

Вложение:

log.PNG [ 335.89 Кб | Просмотров: 34481 ]

Voloko

v1ct0r писал(а):

вот предлагаю вариант, на мой взгляд вполне работоспособная схема

Виктор спасибо за труд. Моя схема уже почти такая же как ваша, только нет конденсаторов и вместо повторителя усилитель (чтоб были не милливольты а вольты). Сегодня провел очередной эксперимент (результаты потом) и совсем недоволен, завтра будет очередной эксперимент потом все вместе выложу. Дело в том, что ваша схема и моя в разных вариантах - прекрасно работают в симуляторе, а в риале все другое. Да и кому я рассказываю, вы же это знаете. И если бы мне нужен был режим мокро/сухо, то я б уже это дело давно закончил.

v1ct0r писал(а):

было принято решение, что больше 20 ком делать выходное сопротивление генератора нет ни какого смысла

Вот теперь я понял чем руководствоваться при выборе этого сопротивления.

v1ct0r писал(а):

были примерно выбраны режимы опорных напряжений

Ну с опорными вроди как проблем нет.

v1ct0r писал(а):

привожу осциллограммы при разных сопротивлениях "грунта"
т.А - зеленая
т.В - красная (разные емкости по каналам, чтобы не сливались осциллограммы)
т.С - синяя
т.D - голубая (голубая и синяя совпадают)

Я вижу на ваших осциллограммах, что только на одной идет полив - это зеленая и красная вверху.

v1ct0r писал(а):

я тут подумал и решил, что 2 детали лишние

От вас не отнимешь все упрощать.

v1ct0r

Voloko писал(а):

вместо повторителя усилитель (чтоб были не милливольты а вольты).

чтобы были не мВ, а В нужно:
1. уменьшить выходное сопротивление генератора - вас 100к
2. увеличить входное сопротивление компараторов

у меня минимальное напряжение около 1 вольта, при выходном сопротивлении генератора 20к, уменьшив его скажем до 15к, оно увеличится на 33%
высокое входное сопротивление обеспечивает повторитель(по совету Костика), хотя благодаря тому что у вас ОУ с полевиками на входе, это можно было получить и другим путем, но так легче, тем более что есть свободный ОУ.

Voloko писал(а):

Я вижу на ваших осциллограммах, что только на одной идет полив - это зеленая и красная вверху.

вспомните как работает ваш блок логики

Kocтик

v1ct0r писал(а):

чтобы были не мВ, а В нужно:
1. уменьшить выходное сопротивление генератора - вас 100к
2. увеличить входное сопротивление компараторов

Не морочите голову. Вы и так уже наморочили.
Чтобы был больше, рабочий диапазон. Сопротивление, после генератора, должно соответствовать средней степени влажности почвы.
И, да. Подумайте ещё на вашей схеме ещё много лишних деталей. Так с разбега штук шесть. Можно выбросить, без особых усилий.

Kocтик

Voloko писал(а):

красным

Я, понял. Там многое не так. Не только усилитель. Обратите внимание, резистор после усилителя генератора 100к.

v1ct0r

Kocтик писал(а):

Сопротивление, после генератора, должно соответствовать средней степени влажности почвы.

полностью согласен, но Voloko почему то этого сильно боится
именно это я и писал в другой интерпритации

v1ct0r писал(а):

1. уменьшить выходное сопротивление генератора - вас 100к

Kocтик писал(а):

на вашей схеме ещё много лишних деталей. Так с разбега штук шесть. Можно выбросить, без особых усилий.

ну это вы батенька загнули :lol:

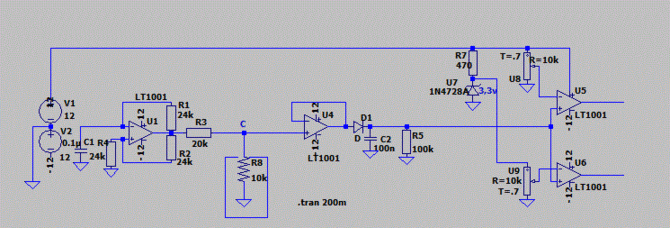

без особых проблем можно обойтись без R7 и стабилитрона U7
можно и С2 конечно убрать, но я бы его оставил на всякий случай

PS возможно вы о предыдущем варианте схемы, но я уже писал выше

v1ct0r писал(а):

я тут подумал и решил, что 2 детали лишние

Kocтик

Сейчас!

Kocтик

Это, будет работать? Хуже, или так-же?
