Было два тестера "ТЛ-4" и ТЛ-4М". ТЛ-4, это легенда. И хотя в ТЛ-4М добавили измерение переменного тока и коэффициента усиления транзисторов, но он уже был изготовлен из пластика, а не из карболита, да и пользоваться им стало неудобно, так как добавился второй переключатель.
Я до сих пор пользуюсь таким тестером, а точнее даже двумя.

Дополнительные материалы

1. О ремонте и юстировке головки тестера "ТЛ-4"
2. Вложение:
   Схема тестера ТЛ-4.rar [370.68 Кб]
   Скачиваний: 5045

3. Вложение:
   Скачать инструкцию тестера ТЛ-4.djvu [1 Мб]
   Скачиваний: 627

4. Вложение:
   Схема тестера ТЛ-4М.djvu [29.8 Кб]
   Скачиваний: 3175

5. Вложение:
   Шкала для ТЛ-4 в формате А4 600dpi.rar [126.91 Кб]
   Скачиваний: 2833

   Вложение:

   Новая шкала для ТЛ-4М своими руками.jpg [ 19.96 Кб | Просмотров: 432713 ]

6. Схема и сопроводительные фотографии от v1ct0r. Начало обсуждения модернизации тестера ТЛ-4М здесь>>>
7. Перевод тестера ТЛ-4 на элементы питания формфактора АА и ААА>>>
8. Вложение:
   Комментарий к файлу: Материал любезно предоставлен форумчанином v1ct0r
   Модернизация тестера ТЛ-4м+.docx [3.51 Мб]
   Скачиваний: 282


Шутник вы... Всё там было. Просто кто-то уже разбирал ваш тестер, о чём свидетельствует отсутствие шариков и пружин. Просто посмотрите по пайкам. Проверьте элементы схемы, которые идут к некрасивым пайкам. МаЙстера, подобные тем, что потеряли шарики, никогда красиво паять не умели.

Сначала восстановите механический переключатель. Потом будете ориентироваться по ламелям, исходя из положения переключателя. На схеме эти положения соответствуют надписям переключателя, нанесённым на "колесо".

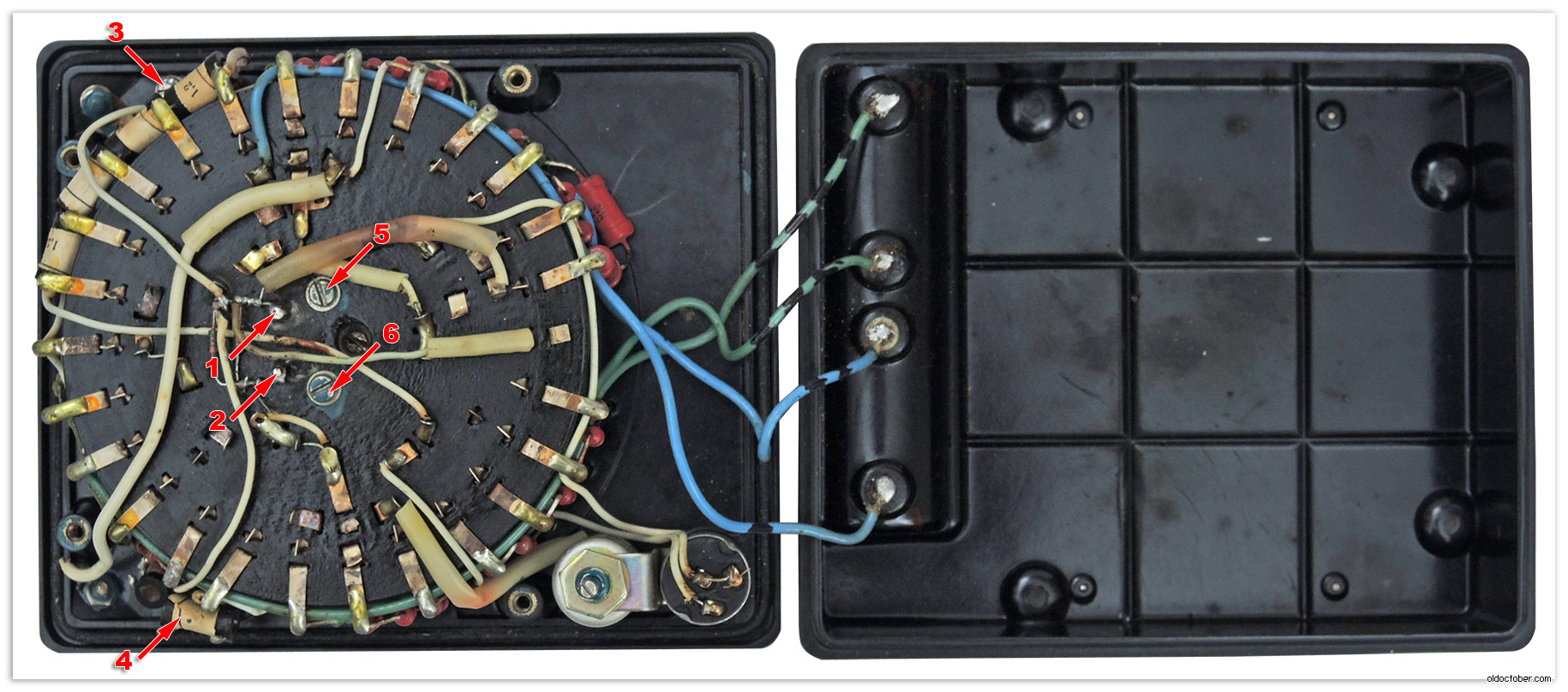

В моём тестере диоды находятся в кембриках (отмечено зелёным). Это германиевые высокочастотные диоды (150МГц). Они и позволяют тестеру производить измерений на высокой частоте. Падение на них (Д2В) втрое меньше, чем на кремниевых, поэтому если их заменить на обычные кремниевые, то точность измерения низких напряжения уменьшится.

Спасибо. Это то что я хотел знать. Прибор не при мне, на работе оставил, во вторник попробую. А вот эти германиевые в кембриках заводской установки или сами меняли? И под цифрой 1, не пойму еще какой-то диод или резистор? Скорее всего в моем случае кто-то заменил диод на дроссель и в этом может быть причина.

Так было с завода.

Пара кремниевых диодов шунтируют головку, хотя вряд ли они её спасут при серьёзном броске тока. Однако головка всё ещё жива. Установил диоды для очистки совести, да и удобнее демонтировать голову, так как на ножках диодов сделал небольшие колечки.

Спасибо. Во вторник постараюсь сообщить результат.

Спасибо. Все получилось и работает.

К admin
Добрый день.
Хочу задать вопрос как специалисту по ТЛ-4.
Не могу у себя в приборе (пока неисправном) найти резистор R33, последовательный с измерительной головкой. Может он не везде нужен?
Подскажите?

С уважением, Алексей

Здравствуйте kononenko!
В моих обоих тестерах к верхнему (по картинке) выводу головки подключен диод, спрятанный в кембрик. Он отмечен зелёной стрелкой на кропе, полученном из общей фотографии. Верхний же вывод головки подключен к клемме "минус". Это значит, что резистора R33 между диодом и головкой нет.

Спасибо за ответ

доброго времени суток. Тоже владею таким прибором. Подскажите, может ли на ТЛ-4 от времени оборваться пайка, идущая к головке.
PS. с момента выпуска (1968г.) сабж, похоже, лежал на полке

Dилетант
Теория надёжности говорит, что любой элемент системы может отказать. На пути к рамке измерительной головки есть несколько паек. С учетом этого, вероятность обрыва явна не равна нолю. Но, чаще в тестере обрываются шунты и резисторе в мосте омметра из-за некорректного подключения прибора.
