Можно ли остановить или замедлить вращение диска электросчётчика без вмешательства во внешние электроцепи?


Можно ли остановить или замедлить вращение диска электросчётчика без вмешательства во внешние электроцепи?

Передняя панель электросчётчика.

Интересуясь экономией ресурсов, часто натыкаюсь на статьи о том, как можно обмануть электросчётчик. Большинство предложенных технических решений требуют вмешательства в электрическую схему за пределами жилого помещения, что однозначно приводит к юридической ответственности. Подробнее на http://oldoctober.com/ru/

Другие технические решения основаны на предположении, что электросчётчик можно обмануть путём изменения формы тока или подачей в токовую обмотку постоянного тока, что можно осуществить извне.


Самые интересные ролики на Youtube

Смотреть на Youtube Смотреть на Youtube Смотреть на Youtube Смотреть на Youtube

При реализации таких технических решений предполагается только моральная ответственность, поэтому некоторые товарищи собирают замысловатые схемы, которые почему-то чаще всего не работают.


Так как, в моём распоряжении оказался электросчетчик, то я решил поставить два очень простых эксперимента, чтобы развеять оба этих мифа хотя бы для счётчиков одной из самых распространённых конструкций. http://oldoctober.com/ru/

Эксперименты эти может легко повторить каждый, прежде чем приступать к сборке сложных схем на микропроцессорах, дорогостоящих ключевых элементах или могучих трансформаторах.


Миф первый. Постоянный ток проходящий через токовую катушку счётчика может существенно снизить затраты на потреблённую электроэнергию.

Токовая катушка.

Если вскрыть электросчётчик и взглянуть на провод, из которого изготовлена токовая катушка, то сразу станет ясно, что создать сколь-нибудь существенное постоянное магнитное поле вряд ли получится. :)



Но, как говорится, назвался груздем…

Схема подключения источника постоянного тока к электросчетчику.


Схема подключения.



Торможение счётчика постоянным током.


В эксперименте использовалась нагрузка мощностью около 100 Ватт и источник постоянного тока в 1 Ампер.



В результате этого эксперимента, мне удалось изменить показания электросчётчика в меньшую сторону примерно на 1%. :)

Измерения производились путём снятия показаний с самого счётчика.

О том, как снять показания с электросчётчика при помощи секундомера, написано в конце статьи.

Нетрудно догадаться, что, для сколь-нибудь заметной экономии средств, в электросети придётся генерировать постоянный ток, намного превышающий тот ток, который потребляет полезная нагрузка.


Миф второй. Изменение формы тока протекающего через электросчётчик может существенно снизить затраты на электроэнергию.

Схема подключения.

Схема электрическая импульсного преобразователя тока.

Для эксперимента использовалась типовая схема.

В качестве трансформатора использовался разделительный трансформатор от строчной развёртки телевизора.

На вход преобразователя подавалось напряжение прямоугольной формы - меандр (те есть, со скважностью равной - 2), частототой 4 КГц,

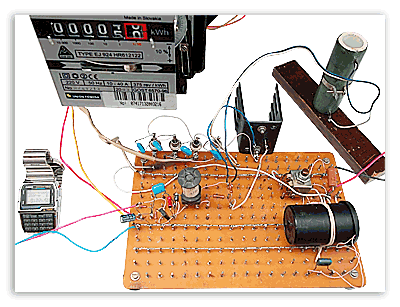

Вид деталей на макетной плате.


Вид деталей на макетной плате.



Эпюры напряжения на нагрузке.


Эпюра напряжения на нагрузке – частота сети.


Осциллограмма напряжения на нагрузке – частота сети.


Эпюра напряжения на нагрузке - частота генератора.


Осциллограмма напряжения на нагрузке - частота генератора.



Измерения производились путём снятия показаний с самого счётчика.


Были получены два результата.


1. При обычном включении – 103 Ватта.

2. При использовании преобразователя – 54 Ватта.


С учётом того, что при включении преобразователя в нагрузку поступало чуть менее половины энергии, можно сделать вывод, что вместо экономии средств, были получены даже некоторые потери. :)


Как с помощью электросчетчика измерить мощность подключённой нагрузки.

Передняя панель электросчётчика.


На передней панели электромеханического счётчика всегда указан параметр, обозначающий, сколько полных оборотов должен сделать диск электросчётчика в течение часа, при подключенной нагрузке в 1 КВатт.


  1. Метки для точного замера.
  2. Оборотов диска в час при нагрузке в 1 КВатт.


Чтобы измерить величину подключённой к электросчётчику нагрузки, достаточно измерить при помощи секундомера время, за которое происходит один или несколько оборотов диска. Чем больше оборотов диска принимается в расчёт, тем выше точность измерения.


Пример расчёта мощности нагрузки для счётчика “KRIZIK”.

Для начала можно рассчитать, сколько потребуется времени для одного оборота счётчика при подключённой нагрузке в 1 Ватт.


1 час = 3600 секунд.


3600 (сек) : 375 (оборотов) x 1000 (Ватт) = 9600 секунд.


9600 секунд потребуется для одного полного оборота диска при подключённой нагрузке в 1 Ватт.


Предположим, что на один полный оборот диска потребовалось 1минута и 33 секунды.


1 мин. 33 сек. = 93 сек.


9600 (сек.) : 93 (сек.) = 103,2 Ватта.


Таким же образом можно проверить точность работы электросчётчика. Только для чистоты эксперимента, нужно, либо точно знать мощность используемой нагрузки и реальное напряжение сети, либо потребляемый ток и реальное напряжение сети.



Дополнительные материалы.

Несколько разных схем якобы позволяющих снизить показания электросчётчика.

Книга "101 метод хищения электроэнергии" в формате DJVU (1МБ).


Близкие темы.

Как самому изготовить киловольтметр.

Измерение тока и напряжения произвольной формы.
