Было два тестера "ТЛ-4" и ТЛ-4М". ТЛ-4, это легенда. И хотя в ТЛ-4М добавили измерение переменного тока и коэффициента усиления транзисторов, но он уже был изготовлен из пластика, а не из карболита, да и пользоваться им стало неудобно, так как добавился второй переключатель.
Я до сих пор пользуюсь таким тестером, а точнее даже двумя.

Дополнительные материалы

1. О ремонте и юстировке головки тестера "ТЛ-4"
2. Вложение:
   Схема тестера ТЛ-4.rar [370.68 Кб]
   Скачиваний: 5528

3. Вложение:
   Скачать инструкцию тестера ТЛ-4.djvu [1 Мб]
   Скачиваний: 1074

4. Вложение:
   Схема тестера ТЛ-4М.djvu [29.8 Кб]
   Скачиваний: 3619

5. Вложение:
   Шкала для ТЛ-4 в формате А4 600dpi.rar [126.91 Кб]
   Скачиваний: 3222

   Вложение:

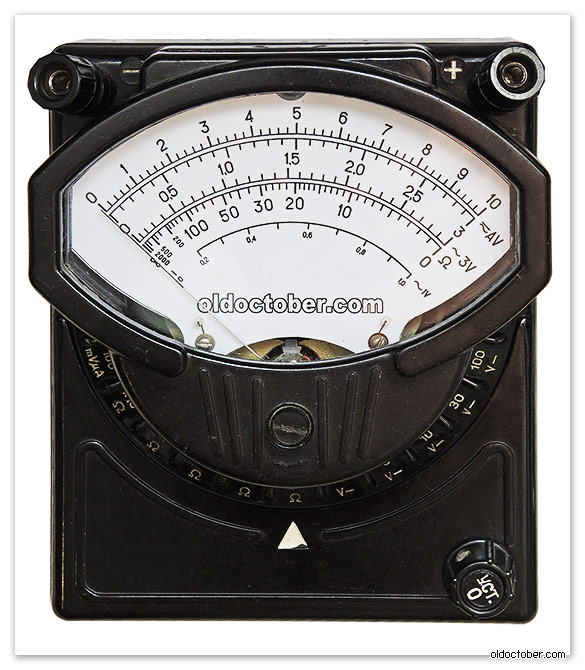

   Новая шкала для ТЛ-4М своими руками.jpg [ 19.96 Кб | Просмотров: 533279 ]

6. Схема и сопроводительные фотографии от v1ct0r. Начало обсуждения модернизации тестера ТЛ-4М здесь>>>
7. Перевод тестера ТЛ-4 на элементы питания формфактора АА и ААА>>>
8. Вложение:
   Комментарий к файлу: Материал любезно предоставлен форумчанином v1ct0r
   Модернизация тестера ТЛ-4м+.docx [3.51 Мб]
   Скачиваний: 720


Всем привет, пользовался разными тестерами.... Но в категории УДОБСТВО ПОЛЬЗОВАНИЯ - ПРОСТОТА И НАДЁЖНОСТЬ(как у автомата калашникова) тестеру ТЛ 4, ТЛ 4М думаю равных нет... Я тоже к своему цифровику прикупил такой для дома и ТЛ 4 с радостью взял на работу!!! Погрешность измерений допустима. Цифровиком очень щепетильно надо вызванивать полупроводники из за его большого входного сопротивления... А старый добрый ТЛ легко справляется с этой задачей.... и не только.. Это моё личное мнение и никому я его не навязываю...

Yurba07
Это легенда среди измерительных приборов, выпущенных в СССР. Если шкалу заменить и смазать механизм, то будет работать ещё 50 лет. Вот, только, разбирать нужно очень осторожно. Для чистки и смазки цапф, требуется разборка головки, про которой могут деформируются волоски. Их рихтовка требует большой аккуратности. Поэтому, лучше их отпаять перед разборкой.

qza
Здравствуйте,прибор продаете?Очень интересует.

maskisa71
Наберите в Google "тл-4м" продаю" или в Яндексе "!тл-4м" продаю.

Я бы продал раритет, мне не жалко, если бы купил за эти деньги навороченный китайский тестер, только думаю овчинка (оплата) выделки (хлопот) не стоит ...

admin
Не думаю, что у многих он сохранился неюзанный в оригинальной упаковке . Это я такой плюшкин, купил про запас и забыл на 25 лет . Хотя сейчас, когда усилитель делал, стал пользовать вторым тестером для контроля тока, да и оригинальные провода пошли в дело...

Добрый день. За всю жизнь приходилось пользоваться разными приборами, в основном Цешки постепенно перешли в мультиметры..... Но вот случайно в руки попался ТЛ-4 и можно сказать в неплохом состоянии, как на его возраст 1972г.Все параметры меряет можно сказать отлично - кроме.... Вопрос такой: Вы говорите что он не меряет переменное напряжение, но почему на шкале есть градация переменки, на переключателе от1 до 1000 вольт переменки, на схеме электрической есть блок переменки,все это могу выложить в фото. Но что самое интересное - он в самом деле не меряет переменку!! Это поломка??? или так и должно быть? В схеме указаны два диода Д9Ж, визуально их не вижу. Может они в переключателе или на головке. Не знаю как разобрать, боюсь повредить. Вещь по всему видать стоящая. Подскажите кто что знает

Нужно было вставить цитату. Может быть я и оговорился. ТЛ-4 ни измеряет переменный ток, но это легко исправить. Я даже показывал как.



Да, это неисправность. Однако всё в этом тестере легко ремонтируется, если цела сама головка.

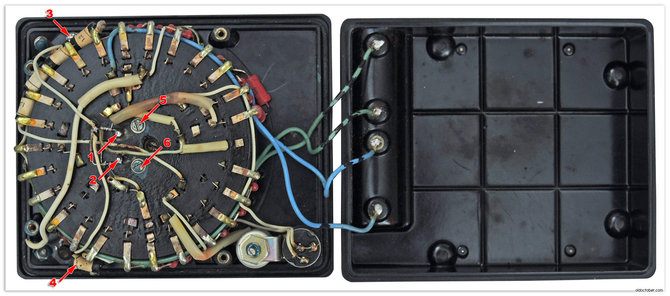

Разбирается тестер тоже очень просто. Кликните по картинке, чтобы рассмотреть детали.
1. Нужно открутить четыре винта, крепящих заднюю крышку.
2. Пронумеровать 4-ре провода, идущих к элементам питания (чтобы потом не перепутать, когда они отвалятся).

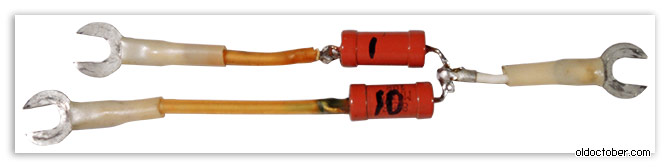

3. Отпаять все провода от штырьков головки поз.1 и поз.2 и удалить весь лишний припой. У меня там пару лишних диодов. У вас из там не будет.
4. Открутить винты позиций 3, 4 (не виден из-за катушки), 5 и 6.

5. Будьте внимательны выполняя операцию 4, так как при демонтаже головки, можно уронить два стальных шарика, диаметром 4-5мм.

Сборка осуществляется в обратном порядке. Перед сборкой переключателя, шарики нужно смазать циатимом и уложить на пружины. Затем аккуратно прижать шарики колесом переключателя. Придерживая колесо переключателя, вставить измерительную головку.

Большое спасибо за ответ. С механической частью я разобрался, акуратно разобрал, оказалось что пружин и шариков там давно нет, придется подбирать, но это не беда. Вопрос в том : почему не меряет переменное напряжение ни на одном из номиналов? Куда припаяны эти два Д9Ж которые на схеме? На вашем фото я тоже их не вижу. Если можно покажите где они.

vladomir1956
Видимо, Вам придётся разбираться со схемой. Но, для этого было бы удобно использовать ещё один тестер в режиме омметра.
Схему добавил в шапку темы.

Спасибо. Такая же схема и у меня есть. А хотелось бы монтажную. Где на навесном монтаже находятся эти В1 и В2? Они как раз стоят в цепочке переменного напряжения, но похоже что в моем случае их там никогда небыло. Что-бы найти куда их ставить нужно высчитывать по ламелям, а их там очень много. Вот на Вашем фото нечто пожожее на В1 в кембрике под цифрой 5 (кембрик подпален), как раз между минусом и вторым рядом ламелей, у меня в этом месте запаян кем-то дросель как с электробривы.
